貼片電感封裝尺寸有哪些你知道嗎？
2021-09-15 11:11:58
admin
編輯：谷景電子
大家好，很高興今天又和大家見面了，又到了我們電感知識小分享的時間了，那我們今天要講什么呢？我們都知道市場上的電感千千萬，它們不僅在外觀、尺寸、參數等方面不同，應用的場景也不相同，在市場上有一種電感因為它能最大程度的適用于自動化生廠而被大量應用，它就是貼片電感，那么關于貼片電感的封裝尺寸有哪些你知道嗎？

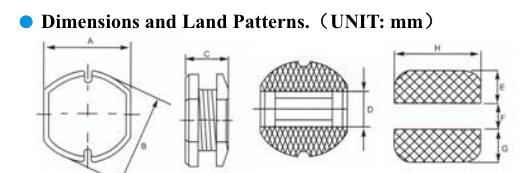

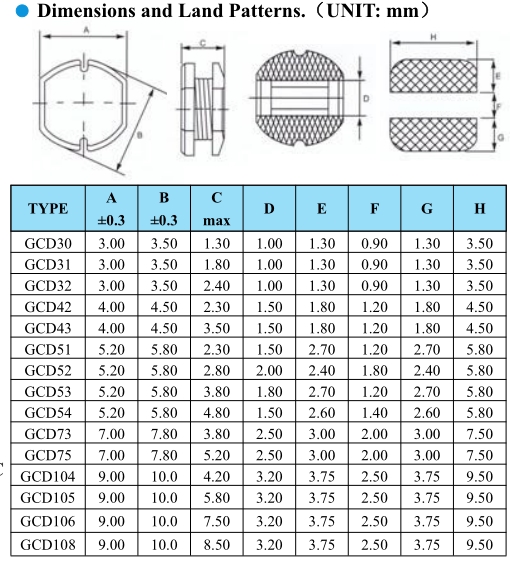

部分貼片電感封裝尺寸如下圖：
貼片電感又稱為功率電感、大電流電感和表面貼裝高功率電感。具有小型化，高品質，高儲能和低電阻等特性。
我們在市面上能看到很多種電感擁有不一樣的外觀都被成為貼片電感，那么貼片電感的類型都有哪些呢？
貼片電感分類：
繞線貼片電感：它的電感量范圍廣從mH到H級別都有，精度高，低損耗，電流大、工藝相對簡單、成本低等特點。
疊層貼片電感：它具有良好的磁屏蔽性、燒結密度高、機械強度好。與繞線貼片電感相比，它的尺寸較小，并且采用一體化結構良好的耐熱性，不過它的成本相對高、電感量相對較小。
薄膜片式貼片電感：它具有在微波頻段保持高Q、高精度、高穩定性和小體積的特性。其內電極集中于同一層面，磁場分布集中，能確保裝貼后的器件參數變化不大，在100MHz以上呈現良好的頻率特性。
編織型貼片電感：特點是在1MHz下的單位體積電感量比其它片式電感器大、體積小、容易安裝在基片上。用作功率處理的微型磁性元件。
貼片電感的應用領域一般為：手機通訊、顯示器、DC轉換器等。
